از مزیت های قالب سقف گرین وافل این است که با توجه به مدولار بودن قالب وافل می توان آن را هم به صورت وافل یک طرفه یا وافل دو طرفه مونتاژ کرد و در دهانه ها و پروژه های مختلف از مزیت های وافل یک طرفه و وافل دو طرفه بهره برد.

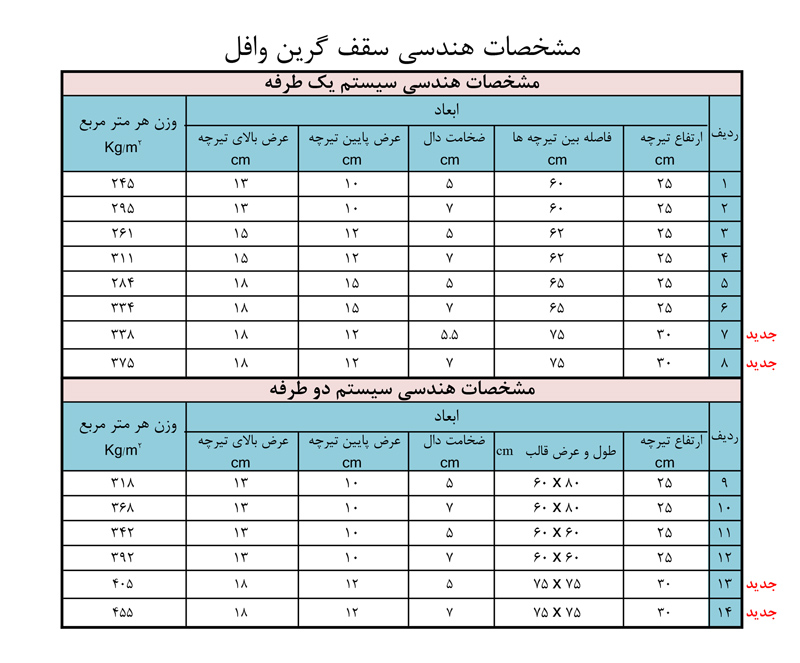

وزن بتن و ابعاد گرین وافل به شرح زیر می باشد.

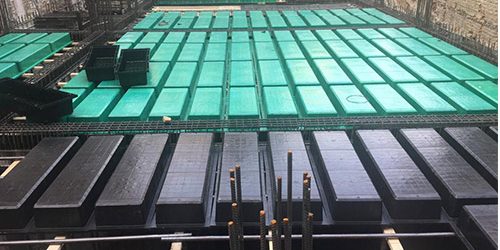

مونتاژ قالب وافل با عملکرد یک طرفه
مونتاژ قالب وافل با عملکرد دو طرفه
سرعت اجرای سقف وافل
به طور کلی سرعت اجرای سقف وافل در اسکلت بتنی یک سرعت معمول مثل بقیه سقف های مشابه هست ولی با توجه به آزادی عمل تاور کرین در پروژه های بزرگ و عدم وجود تیرچه پیش ساخته که معمولا انتقال آن زمان بر است، در این گونه پروژه ها سرعت بیشتری را در عمل شاهد هستیم و به دلیل عدم نیاز به دال کوبی سقف، نسبت به سقف دال، یوبوت و کوبیاکس از سرعت بیشتری برخوردار است.

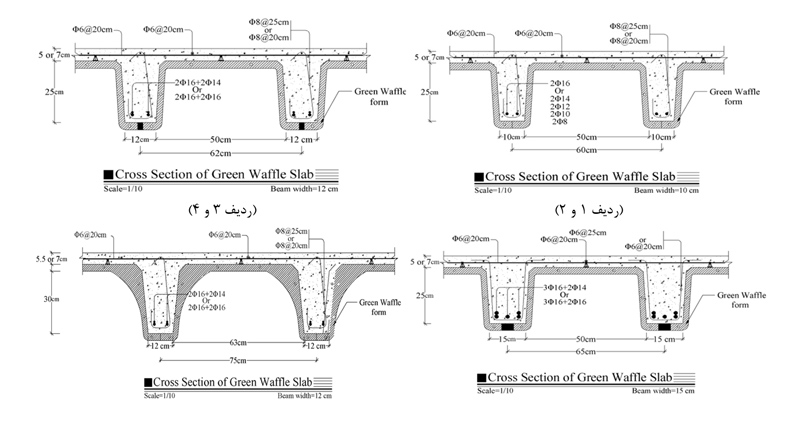

نحوه اجرای تیرچه درجا
استفاده از خرپای صنعتی
جهت افزایش سرعت اجرای وافل یک طرفه و با نظر مهندس محاسب سازه می توان از خرپای خام صنعتی استفاده کرد. در این روش میلگرد تقویتی به میلگرد پایین خرپا بسته می شود و سپس در محل بین قالب وافل نصب می گردد.
بافت تیرچه درجا با استفاده از سنجاقی
در این روش دو میلگرد در پایین و یک میلگرد در بالا به وسیله سنجاقی به هم متصل می شوند و پس از بافت تیرچه در کارگاه به روی سقف انتقال داه می شود.
نحوه جداسازی قالب سقف گرین وافل
پس از اتمام بتن ریزی و سپری شدن زمان لازم جهت گیرایی بتن سقف، می توان قالب را به وسیله یک دیلم کوچک و به راحتی از سقف جدا کرد. قالب گرین وافل نیاز به روغن کاری ندارد و به راحتی از بتن جدا می شود و در سقف بعد مجددا مورد استفاده قرار می گیرد. در صورتی که قالب گرین وافل به صورت صحیح در کارگاه نگهداری شود، بیش از 40 مرتبه می توان از قالب استفاده نمود. توصیه می شود پس از اجرای چندین سقف ، قالب وافل با آب شستشو گردد که بتن های متصل به آن جدا شود.
خصوصیات قالب و سقف گرین وافل
- حذف انواع بلوک و تیرچه های پیش ساخته
- حذف تیرچه دوبل به دلیل اجرای تیرچه درجا و عدم محدودیت در استفاده از سایز میلگرد در تیرچه
- حذف مراحل و هزینه های ساخت تیرچه پیش ساخته، حمل و نقل، انبار کردن و انتقال به طبقات
- عدم نیاز به جابجایی خاموت و شکستن بتن سر تیرچه و سهولت در میلگرد گذاری سقف
- امکان نصب ورق برای ساپورت های تاسیساتی در کف تیرچه، قبل از بتن ریزی
- قابل استفاده در انواع اسکلت بتنی و فلزی
- کاهش مصرف بتن و میلگرد به دلیل کاهش وزن سقف نسبت به سایر سقف های متداول
- به دلیل سبک بودن قالب و مدولار بودن آن، زیرسازی ساده و کم هزینه و اجرای سریع تر با کیفیت بالاتر نسبت به سقف های متداول
- با تغییر نحوه مونتاژ قالب می توان سقف را به صورت دال یک و دوطرفه اجرا کرد
- استفاده از سقف سازه ای به عنوان سقف نمایان (سقف اکسپوز) و حذف نازک کاری در مشاعات و پارکینگ
- ایمنی در اجرای تیرچه درجا، حریق و زلزله
- امکان عبور تاسیسات از داخل سقف و در پی آن کاهش هزینه کف سازی و بار مرده سقف، همچنین افزایش فضای مفید
- اجرای سقف تیرچه درجا کاملا اقتصادی برای دهانه های بزرگ
- ممان اینرسی و صلبیت بالا به دلیل بتن ریزی یکپارچه سقف که نتیجه آن کاهش قابل توجه لرزش سقف خواهد بود
- نظارت دقیق به مصرف و آرایش میلگرد تا لحظه قبل از بتن ریزی
- به دلیل جنس قالب گرین وافل (قالب پلاستیکی سقف تیرچه درجا)، هیچگونه جذب آب بتن انجام نمی گیرد و ویبراسیون در آن به صورت کامل انجام می گیرد
- وزن بتن این سقف حداقل 250kg/m2 می باشد
- وزن میلگرد سقف حداقل 5kg/m2 می باشد
- مطابق با آیین نامه های معتبر ایران و جهان
- یکی از بهترین و اقتصادی ترین روشهای اجرای صنعتی سقف های مُجَوَّف(waffle)
- به دلیل غیر ماندگار بودن قالب و امکان بازیافت آن، حافظ محیط زیست و سرمایه ملی خواهد بود
- با توجه به امکان مونتاژ به اندازه های مختلف، امکان اجرای دال یک و دوطرفه وجود دارد
- گرین وافل نیاز به چرب کردن ندارد و حداقل تکرار استفاده از آن 50مرتبه می باشد که درصورت استفاده صحیح و مراقبت بیشتر، این تعداد تا 100مرتبه قابل افزایش خواهد بود
- با آب به راحتی شسته و تمیز می شود
- سبک بودن قالب که در کارگاه توسط یک نفر قابل حمل است
- یک سال ضمانت تعویض قالب در صورت آسیب حین اجرای سقف
- آموزش و نظارت رایگان بر اجرای سقف پروژه ها
